Cara membuat robot paling sederhana

BEETLEBOT

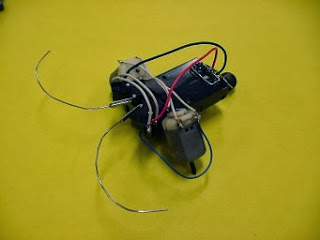

Beetlebot 1

Beetlebot 2

Beetlebot adalah robot sederhana yang dibuat tanpa processor,program,dan sensor.

Tanpa perlu bicara panjang lebar,mari kita lihat proses pembuatannya

beserta link videonya di akhir pembahasan :)

Chekitdot ==>>

Komponen robot:

·                     2 buah dinamo motor 1,5 Volt (bisa diambil dari mainan mobil bekas)

·                     2 buah klip penjepit kertas kecil

·                     1 buah klip penjepit kertas besar

·                     2 buah baterai ukuran AA

·                     1 buah dudukan baterai AA

·                     1 batang lem bakar

·                     1 buah roda kecil (bentuknya sesuai kreasi anda)

·                     1 meter kabel tunggal kecil/kabel jumper

·                     2 buah saklar SPDT (saklar tape-mobil)

·                     saklar power on/off

Alat-alat:

1solder listrik
2. glue gun
3. tang potong
4. tang lancip


Pembuatan:
1. Siapkan alat dan bahan untuk membuat robot:



2. Potong kabel sekitar 10cm dan solderlah setiap kabel ke masing-masing komponen seperti gambar.




 3. Ambil dudukan baterai dan sambung bagian terminal tengahnya dengan sebuah kabel.



4. Tempelkan (Lem dengan lem bakar) 2 buah saklar SPST yang telah diberi kabel ke bagian bawah dudukan baterai dengan membentuk seperti huruv V.



 5. Lem juga pada dudukan baterai 2 buah motor yang telah diberi sambungan kabel pada terminalnya seperti gambar di bawah.

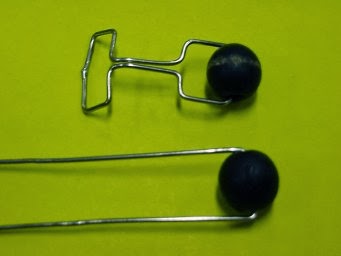

 6. Buatlah semacam roda belakang dengan menggunakan klip kertas dan bola/roda kecil. Tempelkan lalu lem pada dudukan baterai.



 7. Cara penyambungan kabel-kabelnya seperti gambar di bawah ini.

sambungkan  kaki paling atas saklar menggunakan jumper pada kedua saklar tersebut dan solder
kemudian sambungkan positif battery atau kabel warna merah ke kaki saklar paling atas
lalu sambungkan kaki saklar yang tengah pada kedua saklar tersebut dan sambungkan negatif battery atau kabel warna hitam pada kaki tengah saklar.
untuk kaki paling bawah saklar sambungkan  pada dinamo/motor dc seperti pada gambar di atas.


8. Buat semacam antena kumbang dari clip kertas lalu tempelkan dan lemkan pada masing-masing kedua tuas saklar SPST.

9. Selesai... Tinggal masukkan baterainya dan mainkan.

Robot ini bisa  dibuat dari bahan bekas. Robot ini cocok untuk dijadikan sebagai mainan anak-anak ataupun dijual. Biaya pembuatan robot ini pun tidak terlalu mahal.
